Это для тех, у кого еще остались
деревянные окна.
Форточки, форточки ....как же без вас. Только вот плохо поддаются регулированию. Вроде прикрыл, но нет, ветерок дунет и все опять на распашку. Ну и когда надоест бегать, или мерзнуть, вообще закроешь, а это совсем не гут. А так прикиньте, чудо техники и прогресса - автоматические форточки.  Проект ХХI века. Просто острие нанотехнологической науки. Сама откроется, когда надо, и сама закроется. И когда поезд гремит под окном прикроется, чтобы спать не мешал. И когда на соседском балконе покурить выйдут или заведут свой металлолом на прогрев по окном. А когда все закончится, откроется. И ровно на столько, на сколько нужно. Красота. Да и воздух из нее такой, как в лесу, чистый, свежий... Может когда и соорудим такую, но пока зададимся задачей попроще. Хотя бы, чтобы не дуло сильно, когда на улице вьюга.
Играли в детстве в конструктор, железки с дырочками, винти- гаечки, осики- колесики, ключики-отверточки? Значит ничего нового.

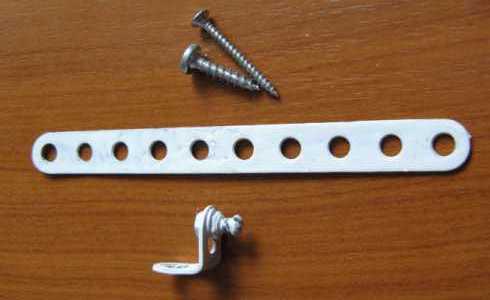

Для дела нам понадобится это:



Я думаю узнали. И так:
одна планка, один уголок (на рисунке они покрашены, на удивляйтесь);
два шурупа (обратите внимание, разных);
винт , две шайбы и гайка. Все на 2,5.

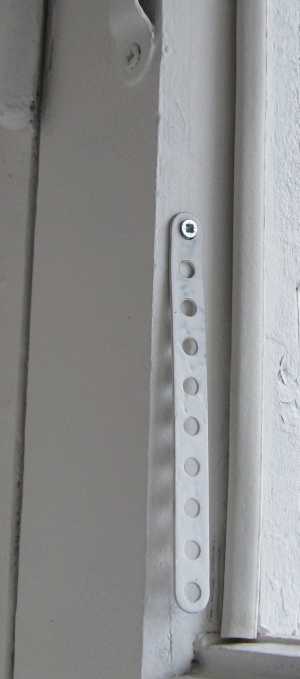

Наверно уже догадались. Планку крепим примерно так:

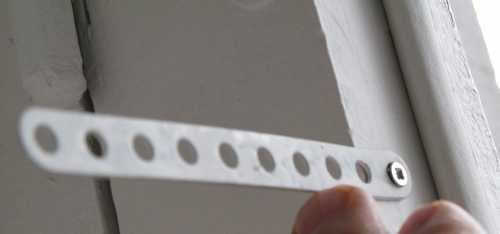

, до упора не затягиваем, чтобы свободно шевелилась, вот так :

Длинным, тонким шурупом, что на первой фотке, с головкой в потай. Можно шуруп и взять короче, но у меня в закромах только такие с подходящей головкой. Чем ближе диаметр головки шурупа к диаметру отверстия в планке, тем лучше, меньше будет торчать и мешать закрываться форточки. Естественно, при любом положении шуруп проваливаться в отверстие не должен. Прикрутили, попробуйте закрыть форточку. Если не закрывается, нажмите посильнее, чтобы на форточке было видно где надо срезать. Срежьте, что мешает. Закройте еще раз. И так по кругу, пока не будет нормально закрываться. Старайтесь срезать только то, что действительно мешает, по минимуму.

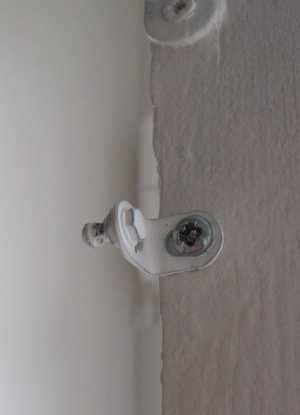

Вторая часть - это уже сборочная единица. Т.е. нужон чертеж. Но я попробую на пальцах. Берем винт, накручиваем первую гайку так, чтобы между головкой и гайкой осталось миллиметра 3-4. Надеваем шайбу, вставляем в уголок, еще одна шайба, затягиваем второй гайкой. Все. В итоге должно получится что-то похожее на это:

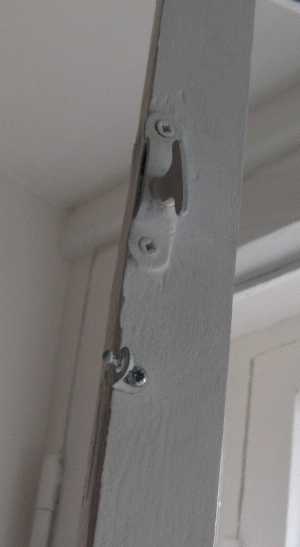

Ставим на место(на форточку) при помощи второго шурупа. Примерно на том же уровне, что и планка. Вот так:

или вот .

Все на своих местах. Итак, проверка.

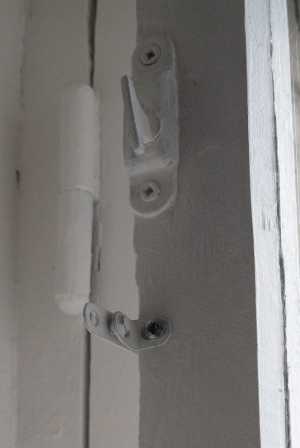

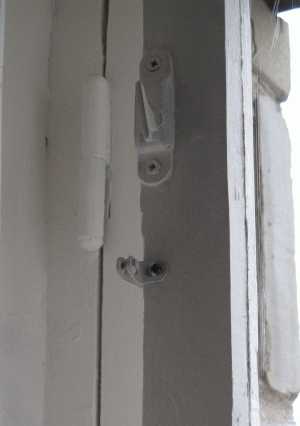

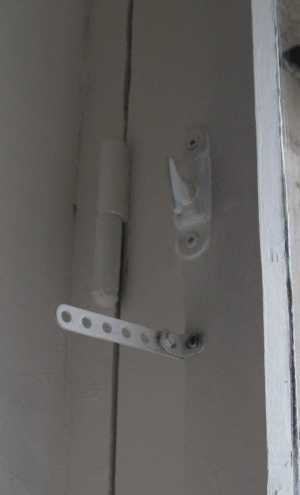

Максимальное открытие:       На 1 шаг меньше:         На минимум:.


Вуаля, любуемся на итог:

Теперь никакой буран и шторм не страшен.

При эксплуатации выяснилась одна неприятность. При порывистом ветре форточка начинает туда-сюда болтаться, стуча железками. Лечится надеванием небольшого кусочка тонкой термоусадочной рубки на винт, от головки до гайки. На всех картинках термоусадка уже надета,  и усажена, и даже покрашена.

Недавно случайно видел в магазине подобную штуку. Не из конструктора конечно, но как говорится функциональный аналог. Стоит где-то 200 рэ. Значит, данная проблема не только меня озаботила.

А приоритет по чудофорточке чур за мной. Только это, конечно, не форточка уже получится.
