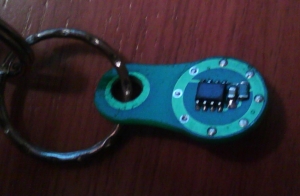

.В ключ можно записать 8 кодов и выбирать необходимый переключателем. Но мне надо только 1 (надобность в 3х со временем отпала), поэтому переключатель не использован. Вобщем получилось вот такое

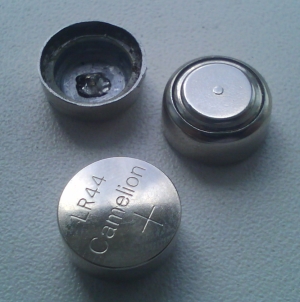

.Контактом к замку служит корпус от батарейки LR44. Аккуратно сточить верх и вытащить потроха. В итоге должно получится примерно так
.Чтобы центральный контакт не проваливался внутрь необходимо с внутренней стороны промазать клеем. Лудится внутри очень легко, похоже там цинковое покрытие. Снаружи обычной канифолью не берет, а вот флюс FluxPlus легко и непринужденно. После сборки и проверки вся платка, ну кроме контактов конечно, покрыта цапонлаком.
В таком виде используется уже месяца 4 в количестве 3х штук. С моим замком все работает на ура. При этом выяснилось следующее:
1. Коротковата ручка (это часть от отверстия для кольца до корпуса батарейки), сейчас где-то 8 мм. Если сделать 15-20 мм, будет удобнее вставлять в замок, наверно;
2. Можно уменьшить диаметр платы под корпусом батарейки, но и так терпимо.
3. При носке с ключами со временем сшаркивается корпус контроллера. В принципе не критично, но можно плату сделать так, что все компоненты будут находится внутри корпуса батарейки. Места там должно хватить. Сам текстолит ведет себя нормально, потертостей не заметно.
Отдельное огромное спасибо товарищу dcoderу, за работоспособную прошивочку эмулятора.
